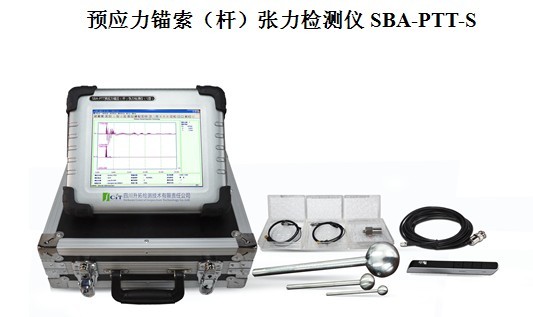

产品介绍

我们提出了基于等效质量法（TTEM）的埋入式预应力测试原理和方法：该方法通过对锚头激振并测试锚头的振动响应，从而可以推算埋入式锚索/杆的张力。

该方法已获得发明，号：ZL200910177856.5。

关键检测：预应力锚杆张力检测仪，预应力锚索张力检测仪 预应力张力检测仪，锚杆张力检测仪，锚索张力检测仪

检测原理中：埋入锚索与空悬锚索的边界条件有很大的不同，而且埋入式锚索无法对内部锚索激发自由振动，只能通过对锚头或露出锚索激振。因此，单纯依靠频率的测试方法有非常大的缺陷，严重影响了测试范围和测试精度。

为此，我们将锚头、垫板等简化为如下的模型。即将锚头与垫板、垫板与后面的混凝土或岩体的接触面模型化成如下的弹簧支撑体系。

技术参数：

1. 平台：小型一体化平台

2. 操作系统：windows

3. 工作温度：-10～50℃

4. 采样精度：浮点插值补偿至24位

5. 大采集频率：500KHz可调

6. 小采样间隔：2us，可调

7. 大采集点数：20000个可调

8. 显示/分辨率：液晶显示1024*768

9. 测试信号：振动加速度信号

10. 频道数：2

11. 噪声处理：平滑/LPF/BPF/HPF/合成增幅

12. 频谱分析：FFT/MEM/相关分析

13. 统计处理：各种平均、偏差处理以及异常信号的自动抽取

14. 测试内容：锚索（杆）的有效张力（包括空悬锚索、埋入式锚索、已灌浆锚索）

15. 测试方法：等效质量法（TTEM）、弦振动法、梁振动法

16. 测试量程：可达数千KN

17. 测试长度：锚索大60m

18. 无线操控系统
