供应【锚索杆灌浆密实度检测仪】----升拓检测  品质产品

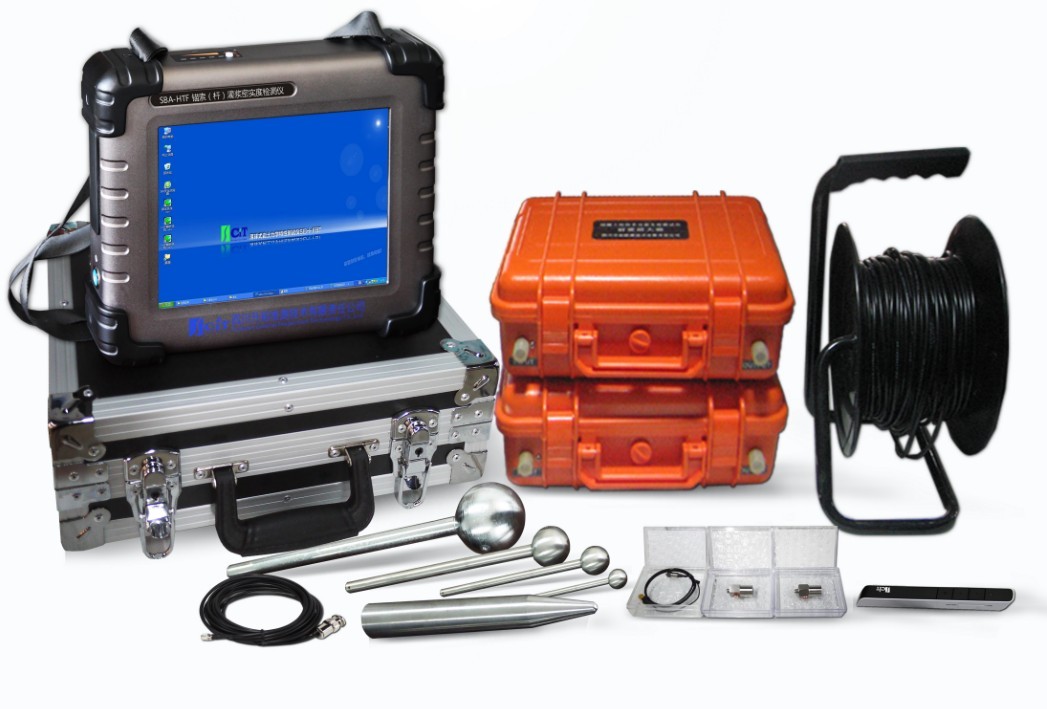

本产品【锚索杆灌浆密实度检测仪SBA-HTF】更多相关检测内容：孔道注浆饱满度检测仪、灌浆密实度检测技术、锚杆灌浆饱满度检测仪、箱梁压浆密实度检测、预应力孔道灌浆密实度检测、预应力管道密实度定性检测仪。

优特点：

v 快速定性、定位

v 重复性好，受人为影响因素小；

v 操作简便：触摸屏与遥控操作双重选择，也可一人测试，效率高。

v 可快速定性测试和准确定位以及判断灌浆缺陷类型。

v 主要元器件均由美日等进口，可靠性高，耐久性强。

发明：

采用双方向发振减小弹性波动信号测试误差的方法，已授权，号：ZL200510021851.5

产品概述：

    主要应用于桥梁、隧道等预应力锚索（杆）的灌浆密实度检测。可对孔道密实度快速定性检测；也可对灌浆缺陷进行定位和判别类型。不仅可测试PVC波纹管，也可测试铁皮波纹管，并可用于测试纵向、竖向和横向孔道。

    本设备采用双方向发振减小弹性波动信号调试误差的方法，并获得发明。

测试方法：

1.具备采用弹性波雷达扫描、2维等值线快速成像等机能、三维切片（3DS）；

2. 采用全长衰减法、全长波速法、传递函数法和等效波速法、反射能量法；

技术参数：

1. 平台：小型一体化平台

2. 操作系统：windows

3. 工作温度：-10～50℃

4. 采样精度：浮点插值补偿至24位

5. 大采集频率：500KHz可调

6. 小采样间隔：2us，可调

7. 大采集点数：20000个可调

8. 显示/分辨率：液晶显示1024*768

9. 噪声处理：平滑/LPF/BPF/HPF/合成增幅，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

10. 统计处理：各种平均、偏差处理以及异常信号的自动抽取

11. 信号处理：积分处理、频谱分析、相关分析、积算处理

12. 图形处理：等值线、浓淡图、弹性波雷达扫描（EWR）、快速平面成像（QPG）、3维切片技术(3DS)

13. 灌浆密实度测试方法：全长波速法、全长衰减法、传递函数法、等效波速法、反射法

14. 灌浆密实度测试范围：预应力梁大150m；岩锚杆大20m

15. 同幅表示大波形条数：300

16. 通道数：2（采用VMC技术，可将通道数扩展为32）

17. 无线操控系统
