孔道压浆质量检测仪

预应力混凝土梁在运行过程中，不可避免地会出现各种老化、劣化现象（如混凝土强度降低，预应力损失等）。同时，在预应力混凝土梁的制作中，预应力张力到位、管道灌浆的密实度和混凝土的浇筑质量保证是非常重要的。否则，会加速结构的劣化，严重时甚至造成安全隐患和垮桥等恶性事故，从而造成社会经济的损失。 我们历时10余年，与国内外相关机构合作开发了一整套针对这两项关键问题的解决方案和技术体系。该方案基于无损检测技术，具有测试效率高、可靠性好、对结构无损伤等特点。

预应力混凝土梁多功能检测仪SPC-MATS

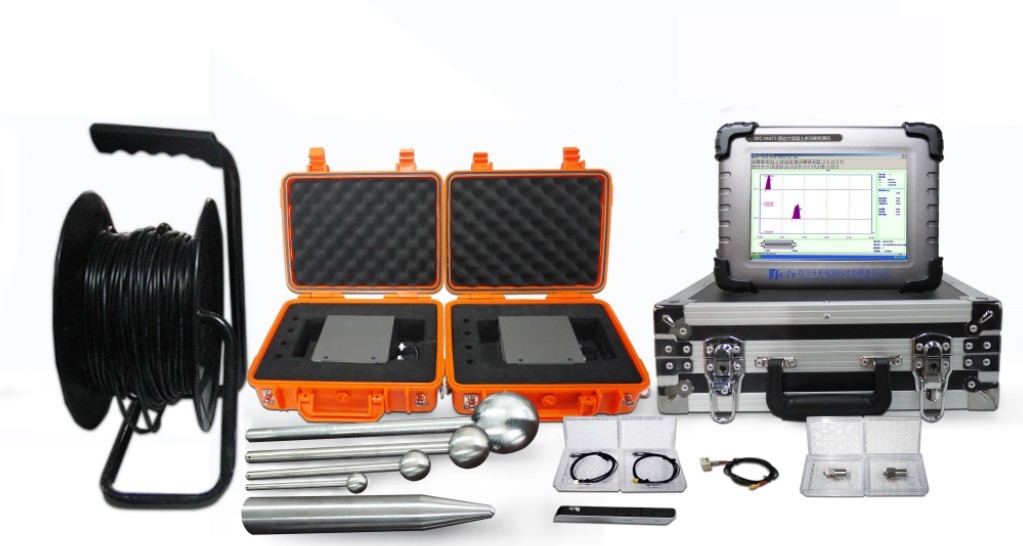

本产品主要构成如下：

 仪器主机（小型一体化平台）

 传感器（进口）

 外置放大器

 激振系统及线缆

 无线操控系统

 产品软件（数据采集、数据解析、自动生成报告）

6.本设备技术参数：

1. 平台：小型一体化平台

2. 操作系统：windows

3. 工作温度：-10～50℃

4. 采样精度：浮点插值补偿至24位

5. 大采集频率：500KHz可调

6. 小采样间隔：2us，可调

7. 大采集点数：20000个可调

8. 显示/分辨率：液晶显示1024*768

9. 测试信号：振动加速度信号

10. 噪声处理：平滑/LPF/BPF/HPF/合成增幅，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

11. 频谱分析：FFT/MEM/相关分析

12. 统计处理：各种平均、偏差处理以及异常信号的自动抽取

13. 信号处理：积分处理、频谱分析、相关分析、积算处理

14. 图形处理：等值线、浓淡图、弹性波雷达扫描（EWR）、层析解析（CT）、快速平面成像（QPG）、3维切片技术(3DS)

15. 管道灌浆密实度测试内容：后张法预应力管道灌浆质量快速定性测试、准确定位测试、灌浆缺陷类型判别

16. 管道灌浆密实度测试方法：FLEA、FLPV、PFTF、IEEV

17. 管道灌浆密实度测试范围：大150m

18. 锚索张力测试内容：锚索（杆）的有效张力（包括空悬锚索、埋入式锚索、已灌浆锚索）

19. 锚索张力测试方法：等效质量法（TTEM）、弦振动法

20. 锚索张力测试范围：不同型锚具需事前（本公司提供部分锚具的参数）

21. 竖向锚杆长度测试内容：竖向锚杆长度

22. 竖向锚杆长度测试方法：时域反射波法、幅频域频差法

23. 竖向锚杆长度测试范围：0.1m-5m

24. 混凝土材质测试范围：试件（小0.1m）、构件（大150m）

25. 混凝土材质测试方法：单面反射法（P波/瑞利波法）、单面传播法、双面透过法

26. 混凝土材质测试内容：弹性模量Ed、E0、Ec、换算强度

27. 混凝土缺陷测试范围：壁厚范围

28. 混凝土缺陷测试方法：弹性波雷达扫描（EWR）

29. 混凝土缺陷测试内容：内部缺陷（内部空洞、蜂窝等）

30. 厚度及尺寸测试范围：0.1-2m

31. 厚度及尺寸测试方法：单面反射法（重复反射、单一反射）

32. 厚度及尺寸测试内容：壁厚

33. 同幅表示大波形条数：300

34. 通道数：2（采用VMC技术，可将通道数扩展为32）

35. 无线操控系统

7.本产品奖项荣誉

1.市政工程协会市政科技委员会鉴定预应力孔道灌浆密实度无损检测技术；

2.预应力孔道灌浆密实度无损检测技术荣获公路学会三等奖。

3.预应力混凝土结构孔道压浆无损检测技术获市政工程科学技术奖二等奖
